В современном строительстве и реконструкции зданий вентилируемый фасад является не просто элементом декора, а высокотехнологичной инженерной системой. Он кардинально меняет эксплуатационные характеристики здания, обеспечивая долговечность, энергоэффективность и безупречный внешний вид. Рассмотрим все аспекты этой технологии, от фундаментальных принципов до тонкостей профессионального монтажа.
Что такое вентилируемый фасад и как он работает?
Навесной вентилируемый фасад (НВФ) — это многослойная конструкция, которая крепится к несущей стене здания посредством металлического каркаса. Главная особенность системы — наличие технологического воздушного зазора (обычно от 40 до 100 мм) между облицовочным материалом и слоем утеплителя.
Кстати, есть вот дополнительная информация по расценкам на установку вентилируемых фасадов. На странице есть фото ДО и ПОСЛЕ, калькулятор расчета, портфолио.
Принцип действия основан на физике:
Благодаря разнице давлений и температур в воздушном зазоре создается постоянный восходящий поток воздуха, известный как «эффект вытяжной трубы». Этот поток выполняет несколько ключевых функций:
- Удаление влаги: Эффективно выводит атмосферную влагу, попавшую под облицовку, и диффузионный пар, проникающий изнутри помещений сквозь стену. Это сохраняет утеплитель сухим и предотвращает образование плесени и грибка.
- Терморегуляция: Летом воздушная прослойка защищает стены от перегрева. Зимой она выступает в роли дополнительного теплового буфера, создавая так называемый эффект термической задержки (thermal lag). Этот буфер замедляет общую теплопередачу, сглаживает резкие температурные колебания снаружи и помогает поддерживать более стабильную температуру внутри здания.
- Защита конструкций: Внешний экран принимает на себя все атмосферные удары: УФ-излучение, осадки, ветер и перепады температур, защищая несущую стену от разрушения.
Благодаря этим свойствам срок службы качественного вентфасада может превышать 50 лет, значительно продлевая и жизненный цикл самого здания.
Проектирование — основа надежности и эффективности
Качественный монтаж невозможен без грамотно составленного проекта. Этот этап включает в себя:
- Геодезическую съемку: Выявление неровностей и отклонений стен для точного расчета длины кронштейнов и выравнивания плоскости фасада.
- Теплотехнический расчет: Определение необходимой толщины утеплителя для соответствия нормам энергоэффективности региона строительства.
- Моделирование теплопотерь: Для достижения максимальной эффективности в современной практике проектирования используются методы компьютерного моделирования. Они позволяют определить оптимальную глубину воздушной камеры и размеры вентиляционных отверстий снизу и сверху, чтобы максимизировать эффект вентиляции и минимизировать теплопотери.
- Прочностные расчеты: Расчет шага кронштейнов и направляющих с учетом веса облицовки, высотности здания и ветровых нагрузок.
- Испытания анкеров на вырыв: Обязательная процедура на реальных стенах объекта для подбора оптимального типа крепежа и подтверждения его несущей способности.
- Соответствие стандартам и нормам: Профессиональные фасадные системы разрабатываются и тестируются в соответствии с государственными и международными стандартами. Например, европейский стандарт EN 13830 устанавливает требования к навесным стеновым конструкциям, включая вентилируемые системы, что гарантирует их качество и безопасность.

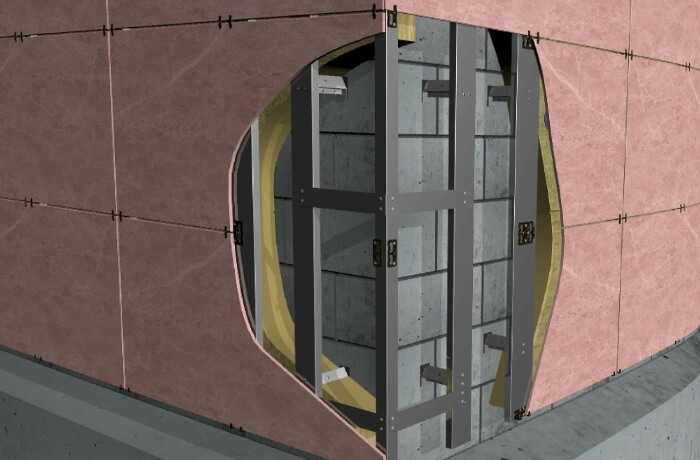

Элементы подсистемы: из чего состоит каркас?
Подсистема — это скелет фасада. Ее надежность определяет безопасность и долговечность всей конструкции.
Виды каркаса по типу монтажа:
- Вертикальная система: Наиболее распространенный тип, где несущие профили устанавливаются вертикально. Идеально подходит для плитных материалов (керамогранит, фиброцемент) и длинномерных (сайдинг, профлист).
- Горизонтально-вертикальная (перекрестная) система: Включает как вертикальные, так и горизонтальные профили. Применяется для монтажа тяжелых облицовочных материалов (например, натурального камня) или при сложной архитектуре для более равномерного распределения нагрузки.
Материалы изготовления подсистем:
| Материал | Ключевые характеристики и область применения | Преимущества | Недостатки |
|---|---|---|---|
| Оцинкованная сталь | Самый популярный вариант для массового строительства. Часто имеет дополнительное полимерное покрытие для усиленной защиты. | Высокая прочность, огнестойкость (класс НГ), доступная цена. | Подверженность коррозии в местах срезов или царапин, значительный вес. |
| Алюминий | Легкий сплав, идеален для высотных зданий и реконструкции старых домов со слабыми несущими стенами. | Легкость, естественная коррозионная стойкость, долговечность. | Более высокая стоимость, низкая температура плавления, что снижает огнестойкость. |
| Нержавеющая сталь | Премиальный выбор для знаковых объектов, зданий в агрессивной среде (приморские зоны, промышленные районы). | Максимальная коррозионная стойкость, долговечность свыше 70 лет, высокая прочность и огнестойкость. | Очень высокая стоимость. |
Технология монтажа вентилируемого фасада: пошаговое руководство
Каждый этап монтажа требует скрупулезного соблюдения технологии. Малейшее отклонение может привести к снижению эффективности системы и даже ее разрушению.
Шаг 1. Разметка и установка кронштейнов
С помощью лазерных и оптических нивелиров производится разметка точек крепления. В просверленные отверстия устанавливаются анкерные дюбели. Между кронштейном и стеной обязательно монтируется паронитовая или EPDM-прокладка (терморазрыв). Этот небольшой элемент критически важен, так как он предотвращает образование «мостика холода» и защищает металл от контактной коррозии.
Шаг 2. Монтаж утеплителя
Используются жесткие фасадные плиты из минеральной ваты высокой плотности.
- Плиты накалываются на установленные кронштейны.
- Каждая плита дополнительно фиксируется 5-6 тарельчатыми дюбелями.
- Укладка производится вразбежку, со смещением швов, чтобы исключить щели. Зазоры более 2 мм недопустимы, так как они приводят к конвективным потерям тепла. При двухслойном утеплении швы наружного слоя должны перекрывать швы внутреннего.
Шаг 3. Устройство ветро-влагозащитной мембраны
Поверх утеплителя внахлест (не менее 10-15 см) монтируется паропроницаемая гидроветрозащитная мембрана. Она не позволяет ветру проникать в толщу утеплителя и защищает его от попадания влаги, но при этом свободно выпускает пар изнутри стены. Стыки полотен герметизируются специальной соединительной лентой.
Шаг 4. Установка направляющих профилей
На кронштейны с помощью заклепок крепятся несущие профили (Т-образные, П-образные). Важно оставлять между профилями по вертикали компенсационные (температурные) зазоры в 8-10 мм для свободного линейного расширения металла при перепадах температур.
Шаг 5. Облицовка фасада
Это финальный и самый видимый этап. Способ крепления зависит от материала:
- Керамогранит: Монтируется на кляммеры (видимое крепление) или через скрытые анкеры и пропилы в торцах плиты (скрытое крепление).
- Металлокассеты и композит: Крепятся на заклепки или саморезы к направляющим.
- Фиброцементные плиты: Фиксируются заклепками, окрашенными в цвет панели.
- Натуральный камень: Устанавливается на специальные усиленные планки или аграфы.
Обзор облицовочных материалов
| Материал | Особенности | Идеально для |
|---|---|---|
| Керамогранит | Прочность, нулевое водопоглощение, разнообразие фактур. | Торговые и бизнес-центры, жилые комплексы. |
| Фиброцементные плиты | Негорючесть, хорошие звукоизоляционные свойства, имитация дерева, камня, штукатурки. | Жилые дома, административные здания, отделка балконов. |
| Металлокассеты | Легкость, скорость монтажа, любой цвет по RAL. | Промышленные и складские объекты, ТРЦ, спортивные сооружения. |
| Алюминиевые композитные панели | Гибкость, возможность создания радиусных форм, современный вид. | Здания в стиле хай-тек, автосалоны, входные группы. |
| Натуральный камень | Престиж, монументальность, уникальность рисунка, но большой вес. | Цоколи, первые этажи, здания премиум-класса. |
| HPL-панели | Антивандальность, стойкость к УФ-излучению и граффити. | Школы, больницы, общественные здания с высокой проходимостью. |
| Терракотовые панели | Экологичность (натуральная глина), благородный вид, самоочищающиеся свойства. | Объекты премиальной и бизнес-архитектуры. |
Плюсы и минусы технологии
| Преимущества | Недостатки |
|---|---|
| Энергосбережение: Снижение затрат на отопление и кондиционирование до 40%. | Высокая начальная стоимость: Требуются значительные вложения в материалы, проектирование и квалифицированную рабочую силу. |
| Долговечность: Увеличение срока службы несущих стен и всего здания. | Требования к квалификации: Критическая важность профессионального монтажа. Ошибки могут свести на нет все преимущества системы. |
| Эстетика и разнообразие: Практически неограниченный выбор цветов, фактур и форм. | Сложность конструкции: Система состоит из множества компонентов, каждый из которых должен быть правильно подобран и установлен. |
| Звукоизоляция: Значительное улучшение акустического комфорта внутри помещений. | |
| Всесезонный монтаж: "Сухой" способ установки позволяет вести работы в любое время года. | |
| Высокая ремонтопригодность: Легкая замена поврежденных элементов без демонтажа всей стены. |
Эксплуатация, обслуживание и защита
Правильно смонтированный вентилируемый фасад не требует сложного ухода.
- Защита от вредителей: Важным элементом, который закладывается еще на этапе монтажа, является установка защитных перфорированных сеток из алюминия или нержавеющей стали на нижние и верхние вентиляционные отверстия. Эта мера не препятствует циркуляции воздуха, но надежно защищает воздушную камеру от проникновения птиц, грызунов и крупных насекомых, которые могут устраивать гнезда и загрязнять пространство.
- Плановый осмотр: Рекомендуется проводить ежегодный визуальный осмотр на предмет механических повреждений панелей, ослабления видимых креплений и состояния швов.
- Очистка: Большинство материалов легко моются водой под невысоким давлением. Для удаления сильных загрязнений используются нейтральные моющие средства. Абразивные чистящие средства строго запрещены.
- Своевременный ремонт: При обнаружении повреждения следует оперативно заменить элемент, чтобы не допустить попадания влаги в утеплитель и нарушения целостности системы.
В заключение, вентилируемый фасад — это инвестиция в будущее вашего здания. Это сложная, но чрезвычайно эффективная система, которая при грамотном подходе обеспечивает не только великолепный внешний вид, но и комфорт, безопасность и экономию на десятилетия вперед.
