Ошибки при монтаже электрики обходятся дорого. В лучшем случае придется переделывать скрытую проводку, а в худшем — возникнет короткое замыкание и пожар. Чтобы этого избежать, нужен детальный проект электрики частного дома. В этой статье разберем, из чего он состоит и как его сделать своими руками.
Из чего состоит проект электрики
Проект электроснабжения дома — это комплект документов, по которому будут работать монтажники. В него входят несколько обязательных разделов:
- Пояснительная записка. В этом документе нужно описать технические решения. Тут указывается информация о том, откуда берется питание, какова выделенная мощность и номинальное напряжение, какие вводные устройства уже установлены. Здесь же приводятся условия прокладки кабелей и особенности монтажа.
- Принципиальная схема подключения. На ней видно, как связаны между собой все элементы — вводной щит, автоматы, УЗО, распределительные коробки, розетки, выключатели и светильники.

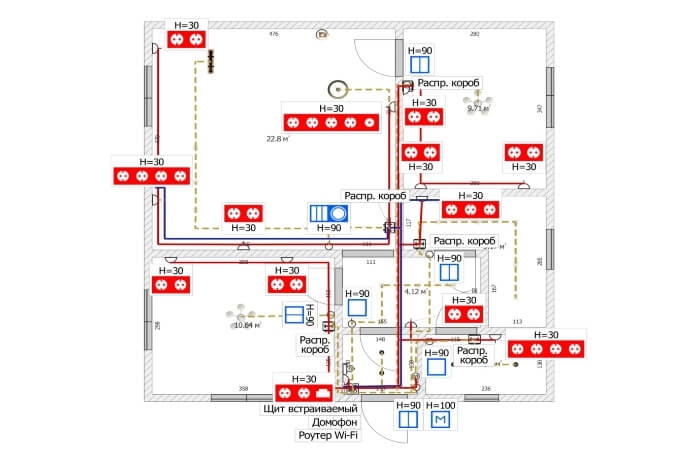

- План расположения оборудования. Чертеж с точной привязкой к стенам и комнатам. На нем отмечают, где именно будут установлены выключатели, распаечные коробки и щиты. Приводятся расстояния от углов, дверных проемов и потолка.
- Схема прокладки кабелей. Показывает трассы, по которым пойдет проводка. Для каждой линии указывают марку и сечение кабеля, способ прокладки — скрытый в штробе или открытый в кабель-канале.
- Спецификация оборудования. Полный список всего, что потребуется для монтажа — кабели, автоматы, УЗО, розетки, выключатели, распределительные коробки, подрозетники.
- Расчет нагрузок. Инженерный расчет, который подтверждает, что выбранные сечения кабелей и номиналы автоматов справятся с работой всех приборов одновременно.
Оценка потребностей дома
Проектирование начинается не с чертежей, а с простого бытового вопроса: какая техника будет работать в доме? От этого зависит вся конфигурация сети.
Вначале составьте перечень электроприборов, которые будут использованы в проекте электрики коттеджа. Пройдите по каждой комнате и запишите все, что планируете подключать. В гостиной это телевизор, аудиосистема, торшеры, зарядные устройства. На кухне — холодильник, посудомоечная машина, духовка, варочная панель, микроволновка, чайник, вытяжка. В спальнях — светильники, телевизоры, кондиционеры. В ванной — стиральная машина, бойлер, теплый пол. В котельной — насос, котел отопления.
Запишите электрическую мощность каждого прибора. Эти данные есть в паспортах или на шильдиках. Если данные утеряны, найдите информацию в интернете по модели. Мощность можно считать в ваттах или киловаттах. Главное — чтобы все единицы измерения были одинаковы.
Затем сгруппируйте потребители по зонам и назначению. Освещение выделяют в отдельную группу. Розетки в жилых комнатах — в другую. Кухня и ванная, где сосредоточена мощная техника, требуют отдельных линий. Для электроплиты, духовки, стиральной машины, кондиционеров, бойлера и насоса прокладывают индивидуальные трассы со своими автоматами.
Наконец, рассчитайте суммарную нагрузку. Сложите мощность всех приборов, которые могут работать одновременно, а затем умножьте на коэффициент одновременности, равный 0,7. Полученная цифра не должна превышать выделенную мощность, которую вам предоставила энергоснабжающая организация. Для частных домов это значение обычно не превышает 15 кВт. Если ваши потребности выше выделенной мощности, придется подавать заявку на увеличение.
Технические требования и меры безопасности
При составлении проекта электрики в доме опирайтесь на действующие нормы. Основной документ — ПУЭ-7, раздел 7.1 «Электроустановки жилых зданий». Вот ключевые требования, которые нужно соблюдать:
- Сечение кабеля. Минимальная площадь для линий освещения составляет 1,5 мм². Для питания мощных приборов сечение нужно увеличить. Розетки — 2,5 мм², электроплита или духовка — от 6 мм², ввод в дом — от 6 до 16 мм² в зависимости от мощности. При скрытой прокладке в штробах кабель охлаждается хуже, поэтому сечение берут с запасом 15–20 %.
- Количество жил. Все линии состоят из фазы, ноля и провода, использующегося для заземления.
- Установка розеток. В жилых комнатах розетки размещаются на высоте 30–40 см от пола по евростандарту или на уровне 80–100 см, как было принято раньше. Жестких требований к высоте нет, главное — удобство и безопасность. Над кухонными столами розетки поднимают на 10–15 см выше столешницы. В ванной точки подключения разрешено ставить не ближе 60 см от ванны и раковины, с обязательной установкой УЗО.
- Выключатели. Их монтируют на высоте 80–100 см от пола со стороны дверной ручки. Расстояние до газовых труб должно быть не менее 40 см.
- Защитные устройства. На каждую трассу ставится автоматический выключатель. На линии, питающие влажные зоны, а также на все розеточные группы устанавливают УЗО или дифференциальные автоматы с током утечки не более 30 мА.
- Распределительный щит. Его нужно разместить в удобном для обслуживания месте, например в прихожей или коридоре. Щит должен быть с запасом места для установки дополнительных автоматов на будущее.
Выбор подходящего оборудования
От качества материалов и устройств зависит, насколько долго и безопасно проработает вся система.
Для скрытой проводки внутри стен используйте кабель марки ВВГнг-LS — он не поддерживает горение и при нагреве выделяет мало дыма. Это самый распространенный и надежный вариант. Для подключения техники внутри щитка удобен гибкий кабель ПуВ. Для подвода электричества к зданию используйте СИП.
Когда выберите кабели, найдите соответствующие им автоматические выключатели. Их номиналы должны соответствовать сечению. Для кабеля 1,5 мм² используется автомат на 10 А, для 2,5 мм² — 16 А, для 4 мм² — 20 или 25 А, для 6 мм² — 32 А. Ищите устройства от проверенных брендов — ABB, Schneider Electric, IEK, Legrand. Дешевые аналоги могут не сработать при коротком замыкании.
Еще понадобятся устройства защитного отключения. Их используют на линиях, где есть риск поражения током. Номинал УЗО выбирают на ступень выше, чем у автомата на этой линии. Для ванной и кухни обязательно УЗО с током утечки 10 или 30 мА.
Щиток покупайте с запасом по количеству модулей. Лучше взять на 20–30 % больше, чем нужно сейчас, чтобы потом не пересобирать всю конструкцию.
Розетки и выключатели нужно подбирать, ориентируясь на тип проводки. При открытой нужны накладные устройства, при скрытой — встроенные. Для ванных покупайте розетки и выключатели класса защиты не менее IP44. А для детских ищите устройства со шторками.
Подрозетники и распределительные короба подбирайте по внутреннему объему. Если внутри будет много соединений, они могут не влезть в небольшое пространство. Но учитывайте толщину стены. Подрозетник длиной 80 мм поместится не везде.
При выборе светильников учитывайте мощность ламп и условия эксплуатации. Для влажных помещений нужны модели со степенью защиты IP44 или выше. Чтобы не прогадать с выбором, лучше заранее провести расчет освещенности помещения.
Также подумайте об автоматизации. Заранее составьте список компонентов умного дома и определите, что понадобится для их подключения. Например, к датчикам движения, температуры и открывания дверей нужно протягивать витую пару. Не забудьте добавить ее на схему.
Разработка проекта электрики в доме
Составить несложный проект можно самостоятельно в специальной программе. Это не только сэкономит деньги на услугах специалиста, но и позволит досконально разобраться в собственной системе. Один из подходящих инструментов для этого — Домашний Инженер 3D. Это российская программа, которая специально создана для проектирования инженерных систем частных домов. Скачать ПО можно бесплатно на официальном сайте https://ingener-doma.ru.
Эта программа не требует глубоких технических знаний — интерфейс будет понятен даже новичкам. Она позволяет создать планировку дома, расставить розетки и выключатели, проложить силовые линии с учетом сечения. Провода разного назначения обозначаются различными цветами, поэтому даже относительно сложная схема остается понятной.
Проектирование электрики в доме сводится к нескольким простым шагам.
Создайте план помещений
Запустите программу и создайте новый проект. Начертите план дома с указанием размеров комнат, расположения окон и дверей. Можно импортировать готовый чертеж и нарисовать стены поверх него.
Когда планировка в общих чертах будет готова, задайте толщину стен и высоту потолков. Это можно сделать через вкладку «Свойства» в левой части экрана.
Расставьте мебель и технику
Чтобы правильно расставить розетки и выключатели, нужно знать, где будет располагаться мебель. Разместите на плане диваны, шкафы, столы, кровати. Все это можно добавить из встроенного каталога, кликнув по кнопке «Добавить мебель». Затем разместите бытовую технику: холодильник, плиту, телевизоры, стиральную машину, бойлер.
Разместите розетки и выключатели
Выберите в верхнем меню раздел «Розетки», и начните их расставлять. Для каждой укажите тип: силовая, слаботочная, для телевизора или интернета. Программа позволяет задать высоту установки — например, 30 см от пола для обычных розеток или 110 см для розеток над столешницей.
Затем перейдите в раздел «Выключатели» и проделайте все то же самое. При расстановке учитывайте, с какой стороны открывается дверь. Устройство должно быть недалеко от ручки. Для коридоров добавьте проходные выключатели, чтобы было удобно гасить свет.
Добавьте осветительные приборы
Зайдя в раздел «Освещение», разместите на потолке точечные светильники, люстры, софиты. Программа позволяет точно указать их расположение относительно стен и мебели. Дополните потолочные светильники настенными, а также лампами, торшерами и бра.
Проложите линии
Перейдите к электрике, кликнув по кнопке одноименного раздела. Добавьте электрический щит и проложите от него кабели, разделяя потребители на группы. Для всех подключений используйте трехжильные провода.
Если нужно организовать сложное соединение, добавляйте настенные или потолочные распаечные короба. Так вы заранее будете знать, где оставить место под них.
Когда завершите работу над проектом электрики в частном доме, нажмите на кнопку создания сметы. Программа сама разделит дом на помещения. Вам останется заполнить таблицу работами и материалами. В итоге вы получите полный список всего необходимого для монтажа с точным расчетом стоимости. Перечень можно экспортировать в PDF или распечатать, как и чертежи.
Заключение
Чтобы спроектировать электрику без ошибок, выполните следующие шаги:
- Составьте список всех электроприборов с указанием их мощности. Рассчитайте суммарную нагрузку и убедитесь, что она не превышает выделенную мощность.
- Разделите потребителей на группы. Под освещение, розетки, мощную технику нужны отдельные линии с автоматами.
- Изучите требования ПУЭ. Обратите внимание на сечение кабелей, высоту установки розеток, применение УЗО, заземление.
- Выберите оборудование. Найдите кабели, автоматы и УЗО проверенных брендов, подрозетники.
- Создайте проект в программе Домашний Инженер 3D. Начертите план, расставьте мебель и технику, разместите розетки и выключатели, проложите трассы кабеля.
- Сформируйте смету. Распечатайте ее и используйте при закупках.
